De ce PLANCAL Nova?

• Lider de piață în zonele de limbă germană (D, CH, A)
• 6.000 de companii / 20.000 de utilizatori
• Lucrări de grup bazate pe proiecte
• BIM; IFC compatibilitate
• Mediu prietenos pentru utilizatori
• Nu este necesară programarea
• Motor grafic stabil, rapid
• compatibilitate DWG, caracteristici de import / export
• Generare progresivă automată
• Testarea coliziunilor 3D, cu documentație
• Secțiuni rapide din vizualizarea curentă
• Vizualizare imagine 3D, 2D
• Tehnică termică rapidă și fiabilă DIN / EN din modelul clădirii
• Dimensionarea hidraulică a unui sistem complet
• Schemă automată (apă / fum)
• Linie unică - Generare 3D
• Șabloane utilizator/ Proiect
• Depozite de produse extensibile Compatibilitate VDI3805
• Proiectare sisteme electrice pentru construcții
• Administrarea cărților de sediu/construcție

Plancal este lider pe piața soluțiilor informatice în instalații pentru construcții, vânzări și suport în limba germană a Europei.

Grupul Plancal se află pe piață de 30 de ani cu soluții software-suport pentru echipamentele de construcție, oferind asistență eficientă diferitelor fluxuri de lucru în proiectare și implementare. Compania a fost achiziționată de American Trimble în 2012, așa că Plancal Nova dezvoltă o colaborare strânsă cu alte produse de proiectare Trimble Brand, cum ar fi SketchUp și Tekla.

Centrul Plancal din Germania, este centrul de dezvoltare al companiei din Bonn. Nevoile clienților din Germania de Sud sunt îndeplinite de reprezentanțele de la München și birourile de vânzări din Stuttgart. Funcțiile de vânzări și de sprijin ale regiunii Nord și Est sunt furnizate de birourile din Berlin și Hamburg.

Clienții austrieci sunt oferite de Plancal Austria cu sediul în Viena.

Din 2006, reprezentanța din Lyon – Franța aparține de grupul Plancal.

Începând cu 2014, reseller-ul Plancal în Ungaria, este TGA Consult din Budapesta, Începând cu anul 2018, reseller-ul Plancal în România este SC Veimtech Instal Project SRL.

Produse

Nova prezintă noi soluții moderne de proiectare în domeniul instalațiilor pentru construcții, pentru sistemele informatice bazate pe Windows.

Pentru firme de proiectare și execuție

Este o soluție optimă bazată pe proiecte pentru profesia de proiectare și execuție. Este un program de proiectare atât pentru o ramură specifică, cât și un program cuprinzător al ingineriei instalațiilor pentru construcții. Plancal nova suportă funcții generale CAD în formate standard cum ar fi dwg, dxf, Acis și multe alte formate de imagine.

Funcționalitate extinsă 2D / 3D și manevrare ușoară

Plancal nova este o nouă soluție atrăgătoare datorită gamei largi de funcționalități 2D / 3D și operării ușoare: comenzile cele mai utile pot fi atinse cu ușurință prin simpla desenare a simbolurilor ” în aer”, iar parametrii necesari sunt furnizați într-un dialog ușor de utilizat și ușor de înțeles.

Design modular pentru a satisface o mare varietate de nevoi

Fiecare ramură are un modul separat de desenare și dimensionare. Dumneavoatră decideți ce soluții vor cere proiectele Dvs.

Datorită designului său modular, este posibil să compilați software-ul cel mai potrivit pentru nevoile Dvs.

Detalii despre capacitățile fiecărui modul puteți afla pe site-ul nostru.

Nova, bazată pe dezvoltarea proprie, este o soluție ACAD independentă CAD. Orice probleme de integrare software care pot apărea sunt excluse între CAD-ul de bază și programul de ramură specifică. Deci, nova este o soluție uniformă, de la un dezvoltator!

Caracteristici principale:

• soluție CAD autonomă
• caracteristici versatile de desen și editare
• citirea și editarea dwg și dxf
• gestionneazăi scara unui fișier dwg
• tipărirea la scară corectă
• imprimarea grosimii liniei la scară corectă
• suprafața de lucru este la scară reală
• suport pentru model și hârtie
• să primească hârtie din formatele dwg și dxf
• gestionarea straturilor simple
• utilizarea schemelor de culori
• folosirea grupurilor de straturi
• tipuri de linie
• set de simboluri SHX
• setarea simbolurilor Windows
• gestionarea referințelor
• funcții bloc și macro

Caracteristicile nova sunt adaptate special pentru profesia de ingineria instalațiilor pentru construcții. În plus față de caracteristicile desenului de bază, există multe moduri de editare.

De la început, programul este dezvoltat la mediul Windows, astfel încât fiecare utilizator este familiarizat cu gestionarea interfeței cu utilizatorul. Datorită dezvoltării constante, cele mai recente soluții hardware și software sunt întotdeauna acceptate.

Datorită modulului inteligent de conversie, nu numai îl puteți deschide, ci puteți salva și versiuni diferite ale desenelor DWG și DXF. Acesta gestionează în mod sigur datele transferate și asigură o colaborare eficientă cu sistemele externe.

În plus, în Nova, față de caracteristicile de bază, o serie de caracteristici suplimentare ajută la o lucrare rapidă și specifică. De exemplu, puteți regla culoarea și grosimea layer-elor în tabelul de layer-e cu un singur click.

Layer-ele pot fi grupate, care pot fi ușor pornite/oprite. În plus, elementele de desen sunt plasate automat pe layer-ul corespunzător. Puteți schimba proprietățile straturilor existente în formă tabelară după cum este necesar. Se poate schimba nu doar culoarea și grosimea liniei, ci și numele layer-ului. Acest lucru permite layer-ul dorit să fie adaptat rapid la nevoile dumneavoastră.

Extinderea noului modul de bază nova, este modulul structurii clădirii. Aici puteți găsi caracteristici arhitecturale, șabloane și caracteristici 3D extinse. Utilizați capabilitățile 3D pentru a afișa orice vizualizări spațiale și intersecții. Șabloanele vă permit să stocați clădiri și alte elemente, macro-uri și blocuri în sistemul dvs. într-un mod personalizat și ușor de utilizat. Deci, puteți lucra cu un program care se potrivește cu nevoile dvs.

Caracteristici principale:

• crearea unei structuri de construcție cu poligoane sau pereți
• multe blocuri de construcție utilizabile
• pauze de perete și crăpături de perete
• expertul în arhitectură utilizând fișierele dwg și dxf
• secțiuni și vederi izometrice în model și în spațiul de hârtie
• vizionări de constructii
• vizualizare rapidă 3D (liberă de rotire și deplasare în fereastra de vizualizare 3D)
• corpuri 3D
• suport pentru lucrul cu mai multe ecrane
• salvați blocurile și macrourile în șabloane
• manipularea simbolurilor cu șabloane

Unul dintre elementele de bază ale nova, este construirea unui model 3D ale clădirilor, dacă acesta nu este disponibil de la co-proiectanți. Aceasta este baza pentru calculul necesarului de căldură și a încărcăturii termice, precum și analiza automată a coliziunilor de rupere a peretelui.

Elaborarea se face în cea mai mare parte din planul de arhitect, care poate fi deschis în format DWG sau DXF. Cu nova puteți fixa elemente arhitecturale pe planul de planșeu din orice desen.

Pe lângă pereți, ferestre, uși, și pardoseli, care servesc drept bază pentru calcule, există scări, grinzi, coloane și simboluri comune (orientare, echipament de interior etc.). Din moment ce se bazează pe planul de arhitect, la scară, lățimea ferestrelor și ușilor poate fi generate automat, nu este nevoie să introduceți nici o valoare în timpul desenării.

Modelul exact 3D vă face ușor să lucrați în toate ramurile și oferă în secțiuni și vederi un ajutor spectaculos pentru coordonarea ramurilor. Proiectele pentru instalatiile se pot face cu proiectul arhitectural original sau cu modelul de constructii 3D.

O modalitate alternativă de a desena o clădire este de a folosi wizard-ul. Cu această metodă, se face analiza pas cu pas a desenului arhitectului. Puteți urma pașii din fereastra wizard-ului, unde puteți finaliza automat sau manual pasul dat. Deci, nova este capabil să genereze pereți din poligoane noi de încăperi și poligoane de construcție. Ferestrele pot fi instalate automat din planul arhitectului. Valorile U pot fi atribuite rapid tipurilor de structură în raport cu grosimea peretelui. Acest lucru vă va ajuta să calculați necesarul de căldură.

Nova creează aceste modele de clădiri tridimensionale din desenele arhitecturale existente. Până la sfârșitul procesării, sunt disponibile structuri de construcție "reale". Modificările arhitecturale pot fi efectuate foarte rapid, după cum demonstrează testele de referință.

Noval are elemente detaliate pentru proiectarea 3D, schemele și introducerea manuală. Pe lângă datele specifice producătorului, este posibilă și setarea elementelor de construcție după cum este necesar. Componentele pot fi, de asemenea, mutate,cu păstrareadistanței de la un anumit punct dat. Componentele încorporate pot fi, bineînțeles, redactate. Conexiunea automată este posibilă și în 3D.

Elementele pot fi presetate cu ajutorul șabloanelor. De asemenea, puteți construi și șterge elemente dintr-un strang existent. Nova, de asemenea, creează automat tranziții de tubulaturi prin conectarea tubulaturi dorite.

Puteți roti și muta elementele într-un mod ciudat, la fel ca în întreaga rețea de tubulatură. În acest fel, modificarea desenelor finite este rapidă și eficientă. În caseta de instrumente 3D pentru tehnologia aerului, nova include conectivitate flexibilă, ecranare, izolație, flanșă, numerotare, descriere, gravură și test de impact.

Calculele pot fi tipărite cu toate informațiile importante. Includerea extrasului de material standard al elementelor, inclusiv a flanșei și a izolației, este inclus în mod clar în deviz.

Caracteristici principale:

• elemente 3D
• design 3D rapid
• secțiuni și izometri în spațiul modelului și hârtiei
• marcarea automată a numerelor de serie și a dimensiunilor
• subtitrare
• dimensiunea de curgere
• calculul căderii de presiune
• potrivirea automată
• teste de impact
• afișarea dimensiunilor din desen
• vizualizare rapidă 3D a elementului de tubulatură
• blocarea automată a elementelor
• rotirea și deplasarea părților de rețea
• stabilire necesarul de piese/elemente standard

Dimensionare conducte de aer

Caracteristici principale:

• scanarea unei rețele de tubulatură dintr-un desen (3D sau schematic)
• punctele de contact împart rețeaua în părți. Scalarea detaliată se poate face pas cu pas.
• schimbările în rețea pot fi aplicate simultan tuturor elementelor dorite ale sistemului
• calculul debitului curentului și al presiunii pentru reglarea injectoarelor de aer și a supapelor
• afișarea grafică a modificărilor de viteză și presiune în desen
• subtitrările și numerele de serie sunt actualizate automat în desen și în necesarul de materiale după reevaluare

Lista de dimensiuni

Caracteristici principale:

• realizarea unui necesar de materiale direct din desen sau scalare
• o listă de dimensiuni compilate din elemente standard
• listare izolație, cadru, piesă etc
• comunicarea cu programul Klimax
• necesar de materiale cu datele asociate în foaia de calcul Excel sau în fișierul ASCII

Dimensionarea pentru nevoile de răcire

Pentru dimensionarea nevoilor dvs. de răcire, în Plancal Nova puteți utiliza calculele necesarului de căldură înregistrate manual sau grafic. Puteți furniza rapid și eficient datele necesare pentru calcularea cererii de răcire. Puteți salva sarcina, temperatura și structura definită în timp ca un profil de timp. Astfel, puteți procesa cu ușurință schimbările de timp pe tot parcursul proiectului. Umbrirea poate fi făcută manual sau grafic.

Caracteristici principale:

• dimensionarea conform VDI 2078 (procedura EDV)
• modul de calcul variabil prin scanarea dintr-un desen sau prin introducerea manuală
• pot fi utilizate calcule ale necesarului de căldură
• setați profilul de timp pentru performanță, temperatură și timpul de utilizare a echipamentului
• luând în considerare umbrirea din desen
• valorile U, ferestrele, dimensiunile ferestrelor și ușilor pot fi pre-setate pentru proiect, clădire și nivele
• valorile U, dimensiunile ferestrelor și ușilor sunt grupate pe proiect, clădire și nivele
• camerele care nu sunt răcite pot fi de asemenea imprimate
• listare opțională pentru cea mai mare cameră de răcire
• date meteorologice ale orașului conform VDI 2078
• prezentarea detaliată al calculului
• poate fi comandată cu tastatură și mouse
• camerele pot fi imprimate individual sau pentru întregul proiect
• imprimarea celei mai proaste zile în cameră, cea mai proastă zi pentru întregul proiect
• afișarea grafică a rezultatelor scalării

Ventilare cameră

Nova are o bibliotecă vastă și detaliată de design 3D pentru ventilația la domiciliu. Elementele disponibile pot fi parametrizate arbitrar. Datorită amplasării elementelor 3D și tehnologiei CAD inovatoare, desenul este rapid și eficient. Elementele pot fi mutate și rotite. Nova permite conexiunile flexibile, umbrirea, numerotarea și etichetarea elementelor 3D. Se emite un necesar de materiale actualizat.

Caracteristici principale:

• parametrizare gratuită a componentelor 3D
• amplasarea cu păstrarea distanței
• amplasarea automată a spargerilor acoperișului
• amplasarea pieselor în strang
• rotiți și schimbați piesele
• Afișarea automată a marginilor acoperite
• tubulatura poate fi afișată prin umbrire
• listarea pieselor
• utilizarea tuburilor flexibile

Nova utilizează o gamă largă de cataloage sanitare și permite afișări multiple. Deci, totul, de la schemele la modelele 3D detaliate, se poate face cu ușurință.

Caracteristici principale:

• dimensionarea rețelei de apă potabilă
• proiectarea rețelei de canalizare
• reprezentare cu o singură linie
• construcția conductelor 3D
• design 3D rapid
• secțiune, izometrie
• etichetarea tuturor parametrilor conductei
• etichetarea altitudinii
• teste de impact
• etichetați automate fiecărei părți de conductă în desen
• afișați rezultatele de calcul în desen
• generarea de canale 3D
• lista de materiale

Nova face editare eficientă cu instrumente simple de desen și o varietate de opțiuni de plasare. Dacă aveți deja desenul în DWG sau DXF, nova se poate baza pe acestea.

Pentru a ajuta la proiectarea conductelor, puteți desena mai multe conducte la un moment dat, conectați dinamic elementele și creați o varietate de opțiuni de editare. Atunci când se deplasează un element legat de tub, datorită tratamentului inovator, întreaga linie este livrată împreună cu elementul.

Orice punct de conectare poate fi mutat liber fără întreruperea conexiunii cu echipamentul sanitar sau conductele asociate. În plus, designul 3D este, de asemenea, posibil. Cu nova, puteți plasa ușor splitterul, pompa, supapele, țevile, flanșele etc. în 3D.

Rețeaua trasată poate fi preluată la dimensionarea rețelei de apă potabilă și de canalizare. Rezultatele de calcul pot fi extrase automat din program în desene. În rețeaua de canalizare, generarea 3D este posibilă pentru a crea modele 3D. Transformarea are ca rezultat elemente complete. Calculele se fac în conformitate cu standardul DIN. Se pot produce, de asemenea, necesarul de profile tubulare, bucăți T, coate și supape.

Dimensionare componente sanitare

Generalități

• copiere / mutare obiecte între proiecte
• toate datele pot fi editate
• manipularea uniformă, stocarea și editarea în toate modulele în vederea vizualizării
• manipularea modelelor pentru toate obiectele
• continuarea modificărilor la nivelurile inferioare
• transferul continuu de date prin infocells

Dimensionarea rețelei de apă potabilă

• elemente de tehnici de desen pentru a atrage rețeaua într-un plan sau schemă
• detaliile pieselor pot fi specificate în desen pentru dimensionare
• dimensiunea rețelei determină diametrele, pierderile de presiune și selectează fitingurile
• adăugare rezultatele scalării în desen
• dimensionare conducte de apă rece, caldă și circulante
• calcularea răcirii conductelor circulante
• introduceți manual o structură de rețea și generați automat conducta de circulație
• modificările pot fi efectuate numai în rețeaua subordonată
• pentru redimensionare, subtitrările, numerele de serie sunt actualizate automat în desen și pe afișaj
• rețeaua cumulativă a diferitelor sub-rețele, scalarea este, de asemenea, pas-cu-pas

Dimensionarea canductelor

• elemente de desen aferente canalizării pentru plan și schemă
• pot fi utilizate datele obiectului sanitar
• dimensionarea altitudinii și înclinării în desen
• afișarea datelor de dimensiune în desen
• generarea 3D a rețelei de canalizare cu altitudine, rotunjire, intersecții și îngustări
• introducerea manuală a datelor în rețea
• se pot face modificări la toate elementele rețelei în același timp

Nova corespunde nevoilor tehnice și de proiectare ale întregului proiect de încălzire. Oferă o nouă opțiune pentru introducerea de date tabelare sau grafice.

Tabelele și structurile de arbori permit captarea ușoară a datelor. Opțiunile de selecție, procedurile implicite și valorile permit o muncă eficientă.

Introducerea datelor grafice are o gamă largă de biblioteci compatibile cu standardele pentru designul rețelei, și designul 3D cu elemente reale (splitter, țevi, fitinguri etc.)

Radiatoarele pot fi dimensionate automat și individual și plasate în desen. Rețeaua de țevi poate fi trasată fie în sistem cu două țevi, fie în sistemul Tichelmann în desen. Funcția de conectare automată permite conectarea radiatoarelor cu un singur click.

După modificarea pe un radiator, datorită unei soluții inovatoare, Nova schimbă și conductele de conectare.

Zonele de încălzire prin pardoseală, circuitele de încălzire și subrețelele sunt determinate de necesarul de căldură de Nova și rezultatul poate fi ușor afișat în desen.

Desenarea circuitelor de încălzire și a părților de rețea se face automat ținând seama de distanțele de instalare, suprafețele lipsă și conductele asociate. Calculele sunt în conformitate cu standardele DIN și EN.

Radiatoarele, tubulatura, coturile în formă de T și supapele sunt incluse într-un necesar clar de piese.

Caracteristici principale:

• calculul necesarului de căldură
• selectarea radiatoarelor
• încălzire prin pardoseală
• calcul rețea de conducte
• desen cu o linie
• construcția țevilor 3D
• poziționarea radiatoarelor dintr-o aplicație de selecție
• actualizarea automată a radiatoarelor
• construcție 3D rapidă
• secțiuni, izometrie
• etichetarea tuturor parametrilor țevilor
• afișați valorile de altitudine
• faceți schimbări rapide
• teste de impact
• afișarea datelor de dimensiune în desen

Calculul valorii U

Calculul necesarului de căldură și a încărcării termice se bazează pe calculul valorii U și geometria pereților încorporați. În plus față de valorile U cunoscute, valorile U din structura stratului și valoarea compozitului U sunt, de asemenea, disponibile. Definirea valorilor U pentru fiecare structură este susținută de o bază de date extinsă.

Valorile U sunt utilizate de modulele de calcul aplicate clădirii, care pot fi grupate împreună într-un proiect, clădire sau nivel. Modificările proiectului în valorile U sunt preluate de fiecare modul de calcul și sunt imediat disponibile.

Caracteristici principale:

• dimensionare conform DIN EN ISO 6946
• valorile U, structura stratului, calculul complex al valorilor U
• materialele de construcție cu valori U implicite
• manipularea grupurilor de valori U pentru modelele de proiect și valorile U
• o listă largă de materiale de construcție
• manipularea materialelor de construcții definite liber
• afișare grafică valoare U

Calculul necesarului de căldură

Calculul necesarului de căldură se bazează pe cea mai importantă parte a modulului de încălzire, selectorul radiatorului și modulul de încălzire prin pardoseală, conform cerințelor EN DIN 12831. Opțional disponibil pentru pachete de limbi diferite.

Înscriere opțională manuală sau grafică. Datele grafice desenate odată sunt disponibile pentru proiectarea radiatoarelor, încălzirea în pardoseală și sarcina termică.

Caracteristici principale:

• dimensionarea conform DIN EN 12831 (variante conform standardelor naționale)
• diverse opțiuni de proiectare din desene sau machete manuale
• specificați pre-setările pentru dimensiunile U, ferestre și uși în proiect, clădire și nivel
• afișarea grafică a calculelor consumului de căldură
• Imprimare după modelul EN
• Imprimarea opțională a încăperilor neîncălzite
• Modele pentru elemente, camere, nivele și clădiri
• date meteorologice conform DIN EN 12831
• factorul de încălzire este selectabil
• în tabele, puteți specifica volumul și temperatura schimbului de aer în încăpere
• prezentarea detaliată a rezultatelor scalării
• divizare pe unitate
• calculați temperatura camerelor neîncălzite
• modificați detaliile în tabel sau structură

Selecție radiator

Dimensionarea radiatoarelor poate fi utilizată într-o varietate de moduri pentru a efectua o dimensionare rapidă și eficientă a radiatoarelor întregului proiect. Utilizatorul poate efectua pre-setări pentru proiect, clădire sau nivel. Datele de la radiatorul producătorului pot fi preluate datorită suportului BDH2. Dimensiunile radiatorului pot fi folosite pentru a crea o gamă largă de profile de radiatoare. În timpul proiectării, avem acces la toate radiatoarele disponibile.

Caracteristici principale:

• suport BDH2 și VDI 3805
• baze de date preinstalate ale producătorului
• pre-setare pentru proiect, clădire, nivel și încăpere
• specificarea dimensiunilor necesare pentru înălțimea, lățimea, lungimea și tipul radiatorului
• specificați temperatura returului
• selectare pentru dimensiunea optimă
• selectarea mai multor profile de radiatoare în cadrul unui proiect
• scalare conform VDI 6030 (senzație de temperatură)
• opțiuni de optimizare a temperaturii pe tur a radiatorului
• precondiții pentru nișe
• încărcarea și afișarea nișelor în desen
• etichetarea automată a radiatoarelor în desen

Încălzire prin pardoseală

Nova oferă o serie de oportunități de a dimensiona în mod rapid și eficient încălzirea prin pardoseală în întregul proiect. Pre-setările utilizatorului pot fi definite pentru proiect, clădire sau nivel. Bazele de date pentru încălzirea podelelor pentru utilizatori sunt dezvoltate de producători împreună cu Plancal.

Caracteristici principale:

• baze de date preinstalate ale producătorului
• date preinstalate privind podelele
• presetări opționale pentru proiecte, construcție, nivel, încăpere, splitter sau circuite de încălzire
• determinare temperatură cea mai favorabilă a fluxului
• presetări pentru circuitul de încălzire și pentru distribuitor
• apelarea informațiilor despre încăpere dintr-un desen
• gestionarea zonelor de reședință, delimitate și combinate
• tratarea circuitelor de încălzire
• aplicarea unei game largi de profile la proiecte
• utilizarea mai multe baze de date ale producătorului în cadrul unui proiect

Dimensionarea rețelelor de conducte

Modulul de dimensionare a țevilor permite dimensionarea conductelor de încălzire ale planului sau schemei de planșeu. Datele radiatoarelor conectate sunt recunoscute de program. Datorită etichetării automate, dimensionarea conexiunii la sistemul de conducte este de asemenea prezentată în desen.

Caracteristici principale:

• specificare rețea de țevi într-un plan sau schemă
• ieșire de date pentru dimensionarea în desen
• arată dimensiunile țevilor, scăderile de presiune, valorile presetate în desen din scalare
• manipularea bazelor de date producătorului conform VDI 3805
• etichetarea automată a rezultatelor scalării
• crearea automată a subtitraților pentru toate componentele
• definirea punctelor de conexiune între subrețele
• schimbări automate aplicate pe nivel, pe fiecare element

Nova conține o gamă largă de baza de date prin selectarea liberă a atributelor. În plus față de alarma de incendiu, alarmă, simbol spital, există un număr de simboluri folosite rar. Există mai multe opțiuni pentru poziționarea simbolurilor: "aliniat", "aliniat perpendicular", "centrat pe o linie" sau "plasare pe mijlocul liniei". Linii din Dwg și Dxf pot fi utilizate în mod activ. Simbolurile electrice date ale desenului pot fi afișate, de asemenea, în 3D. Setările afișajului 3D pot fi selectate în mod liber.

Proiectarea 3D a traseelor cablurilor este, de asemenea, posibiă, ușor de amplasat și ușor de utilizat. Aceste trasee apar și în secțiune și în izometrie.

Numeroase moduri de adnotare sunt incluse în program specific echipamentelor electrice.

Generarea și imprimarea unei foi de calcul cu necesarul de materiale se poate face în date Excel sau ASCII.

Suprafața programului de dimensionare a iluminării Dialux permite, de asemenea, exportul și importul datelor (bidirecțional).

Datele despre încăperi sunt transferate în Dialux și, după efectuarea calculelor, datele despre corpul de iluminat (înălțimea de montare, marca, tipul) preia proiectul.

Caracteristici principale:

• o largă bază de date de simboluri
• alinierea automată a elementelor la o linie
• corpuri de iluminat, difuzoare, detectoare de incendiu etc. plasate într-un rând sau într-un anumit punct
• semne de căi de evacuare
• elemente 3D pentru afișarea vederilor
• crearea de trasee de cabluri 3D rapide (tăvi de cabluri, tăvi de cabluri)
• secțiuni, izometrie
• auto-etichetare
• teste de impact
• preluare scară din desen
• conexiune Dialux
• redare 3D

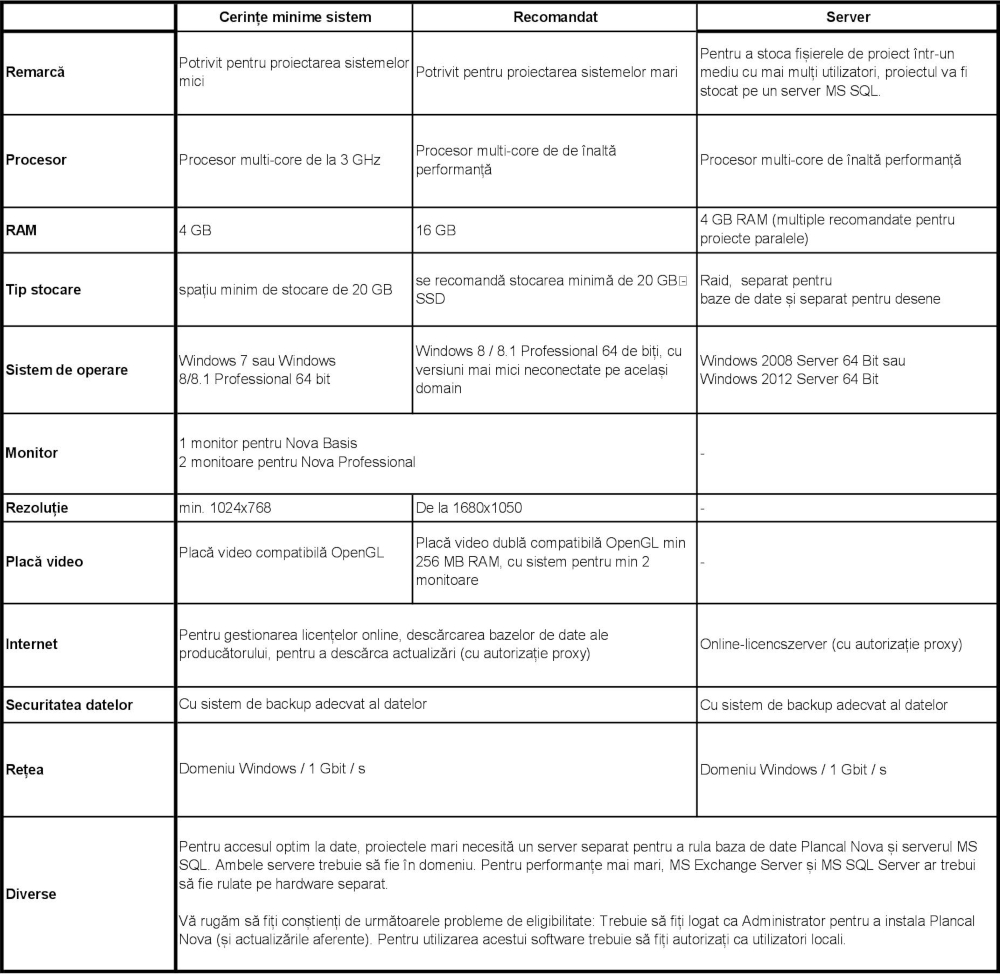

Cerințe de sistem

Mediul lingvistic în Nova

Este o caracteristică specială în Nova, că limbajul desenelor și scripturilor poate fi schimbat, astfel încât software-ul poate fi folosit într-un birou multilingv. De exemplu, lucrând într-un mediu de limba engleză, rapoartele sunt furnizate într-o altă limbă. Înscriereile în desene pot fi schimbate automat prin schimbarea limbii programului.

Plancal are următoarele pachete lingvistice disponibile:

• germană
• engleză
• franceză
• slovenă
• maghiară
• mai mult la cerere

Standardele naționale de calcul al necesarului de căldură pentru următoarele țări:

• Germania
• Elveția
• Austria
• Franța

Pentru dimensionarea necesarului de racire, exista o baza de date meteorologică din întreaga lume.

Cataloage producători

Conducte de încălzire / răcire: Aquaterm, Comap, Fraenkische Rohrwerke, Friatec, Gabo, Geberit, GF (Georg Fischer), HakaGerodur, Isoplus, Jaraflex, JRG, KE KELIT, LRI, Nussbaum, Oventrop, Pipelife, Polysan, PUM, REHAU, TECE, Thermaflex, Unicir, UNIVERSA, Uponor, Viega, Wavin, WeKa, Wieland, Worcester, ZEWOTHERM

Supape: Ari, Arbonia, Bemm, Belimo, Danfoss, Ebro, Freso, Gampper, GRK, Heimeier, Herz, Honeywell, KSB, Kermi, Meibes, Jaga, Oventrop, Pneumatex, Rossweiner, Sauter, Siemens, Taconova, Uponor, Wilo Geniax

Sisteme de încălzire / răcire la suprafață: Acome, Chauffage, Danfoss, EMPUR, Jaraflex, KE KELIT, Kermi, LoWaTec, Multitherm, Oventrop, Pedotherm, Pipelife, Prolux, Purmo, REHAU, Roth, Schlüter, TECE, UNIVERSA, Uponor, Viega, Vogel&Noot, Wieland SANCO, Worcester, ZEWOTHERM

Radiatoare: Acova, Alulux, Arbonia, Baufa, Bemm, Borer, BOWA, Bremo, Brötje, Buderus, Chappeee, Concord, Cosmo, DeLonghi, De Dietrich, DiaNorm, DiaTherm, Emco, Eucotherm, Faral, Ferroli, Finimetal, Fix , G+R, Hagan, GHG-tec, Henfad, Hoval, Jaga, Junkers, KALOR, Kampmann, Kermi, Möhlenhoff, Myson, Niklaus, Olymp, Prolux, Purmo, Ribe, Runtal, Stelrad, Vasco, Vescal, Viesmann, Vogel&Noot, Winkels, Zehnder

Sisteme de conducte de apă potabilă: Akatherm, Aquatherm, Coma, Friatec, Gabo, Gebrit, GF (Georg Fischer), GIRPI, HakaGerodur, Isoplus, JRG, KE KELIT, LRI, Nussbaum, Oventrop, Pipelife, Polysan, PUM, Purmo, REHAU, Roth, Unicor, Uponor, Wavin, WeKA, Wieland SANCO, Worcester, ZEWOTHERM

Conducte de canalizare: Geberit, Micoll, Pipelife, REHAU, Saint-Gobain

Contact

De ce PLANCAL Nova?

Produse

Pentru firme de proiectare și execuție

Funcționalitate extinsă 2D / 3D și manevrare ușoară

Design modular pentru a satisface o mare varietate de nevoi

Modul de bază CAD

Arhitectură

Ventilație

Sanitare

Încălzire

Electrice

Dimensionare conducte de aer

Lista de dimensiuni

Dimensionarea pentru nevoile de răcire

Ventilare cameră

Dimensionare componente sanitare

Calculul valorii U

Calculul necesarului de căldură

Selecție radiator

Încălzire prin pardoseală

Dimensionarea rețelelor de conducte

Cerințe de sistem

Mediul lingvistic în Nova

Cataloage producători

SOLICITAȚI OFERTĂ
